空調系統風道風速、風口的選擇和新風(換氣)量計算方法
風管內的風速
一般空調房間對空調系統的限定的噪音允許值控制在 40～50dBA）之間，即相應 NR（或 NC）數為 35～45dB（A）。根據設計規范，滿足這一范圍內噪音允許值的主管風速為 4～7m/s，支管風速為～3m/s。通風機與消聲裝置之間的風管，其風速可采用 8～10m/s。
出風口尺寸的計算
為防止風口噪音，送風口的出風風速宜采用 2～5m/s。風口的尺寸計算與風管道尺寸的計算基本相同， 一般當層高在 3~4 米的房間大約取風速在 2~2.5 米每秒。根據經驗一般可將使每個風口在 20~25平方米的面積，其風量大約在 500 立方米左右。回風口的吸風速度
回風口位于房間上部時，吸風速度取 4～5m/s，回風口位于房間下部時，若不靠近人員經常停留的地點，取 3～4m/s ，若靠近人員經常停留的地點，取 1.5～2m/s ，若用于走廊回風時，取 1～1.5m/s 。風管安裝注意事項及風管計算
v 在風管設計盡量小的情況下保證主管風速 5m/s，支管風速 3m/s，
v 風管計算公式：所選設備風量÷3600÷風速=風管截面積
v 同時注意保證風管：長邊÷短邊≤4 一般不要＞4 特殊情況特殊對待。
v 風口的選擇：所選房間風量÷3600÷風速=散流器喉部截面積
v 注意:雙百葉風口截面積為以上公式所得面積÷0.7 計算風管尺寸
1)等阻尼法(等壓法)是一種方便的計算法，適用于多種場合。
2)根據下表確定主風管中的基本阻尼系數。
|
風管類型 |
阻尼系數（mmH2o) |
|
送風管 |
0.05-0.2 |
|
回風管 |
0.03-0.12 |
因回風管位于吸風部位，主要承受外部壓力，應注意減輕其風管負擔。對于風管系統，常采用送風管 0.08-0.15mmH2O/m，回風管0.06-0.1 mmH2O/m 作為基準。在進行風管機的風管道設計時， 注意在風管機的進、出風處加靜壓箱，以均衡風壓，減少噪音，并且使靜壓箱內的流速保證在3米每秒以下，其長度可根據實際情況來定。v 如彎頭、三通、變徑等較少的情況下每米損失 4pa 左右。
v 如彎頭、三通、變徑等較多的情況下每米損失 6pa 左右 接風管的風盤的風口設計
1）第一個送風口與風盤的出風口的距離要適當；
2）帶有兩個出風口的風盤送風管要變徑；
3）風盤的送風口與回風口距離要適當。（≤5 米）風口的選用
① 新風口，送風口用雙層百葉風口
② 回風口用格柵風口
③ 排風口用雙層百葉
④ 氟系統由于風量一般比較小， 如要求冬季采暖需要，宜采用用雙層百葉，不能用散流器。風機盤管帶兩個風口時宜選用帶調節閥的雙層百葉。 表 1.推薦的送風口流速
|
應用場所 |
流速 m/s |
|
播音室 |
1.5～2.5 |
|
戲院 |
2.5～3.5 |
|
住宅、公寓、飯店房間、教室 |
2.5～3.8 |
|
私人辦公室 |
2.5～4.0 |
|
一般辦公室 |
5.0～6.0 |
|
電影院 |
5.0 |
|
百貨店、上層 |
7.5 |
|
百貨店、地下 |
10.0 |
表 2、風管道內的風速
|
管道部位 |
主干路 |
支路 |
回風風口 |
新風風口 |
|
V（M/S） |
小于 5 |
2.5~3 |
不大于 1.5 |
2~2.5 |

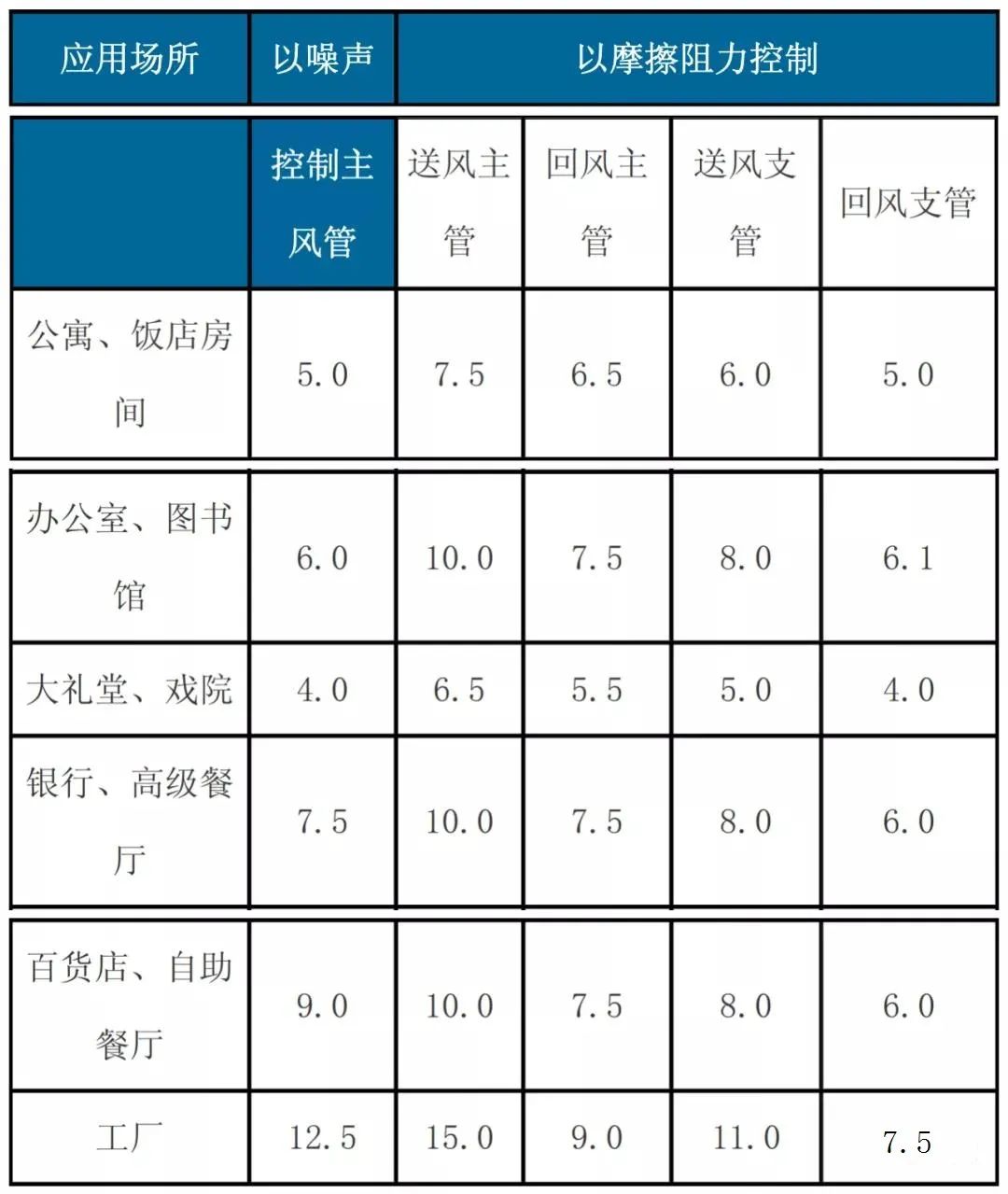

表 3.低速風管系統的最大允許流速 (m/s)
新風(換氣)量計算
引入新風主要是為了改善空調房間內空氣質量，降低有害物質的含量和濃度， 確保在內的人員的舒適度和生理健康， 維持工藝要求。確定需要的新風量時，往往按照室內廢氣(尤其是 CO2)的產生量以及其他的室內條件。一般來說，應保證每人每小時 30m2的新風量。對于普通場合，可以根據每人占用面積來計算新風量：計算公式：必要風量(m3/h)=A*面積／人均占有面積上式中，A 表示人均新風量(m3/h)通常進行估算時可使用 20m3/h。

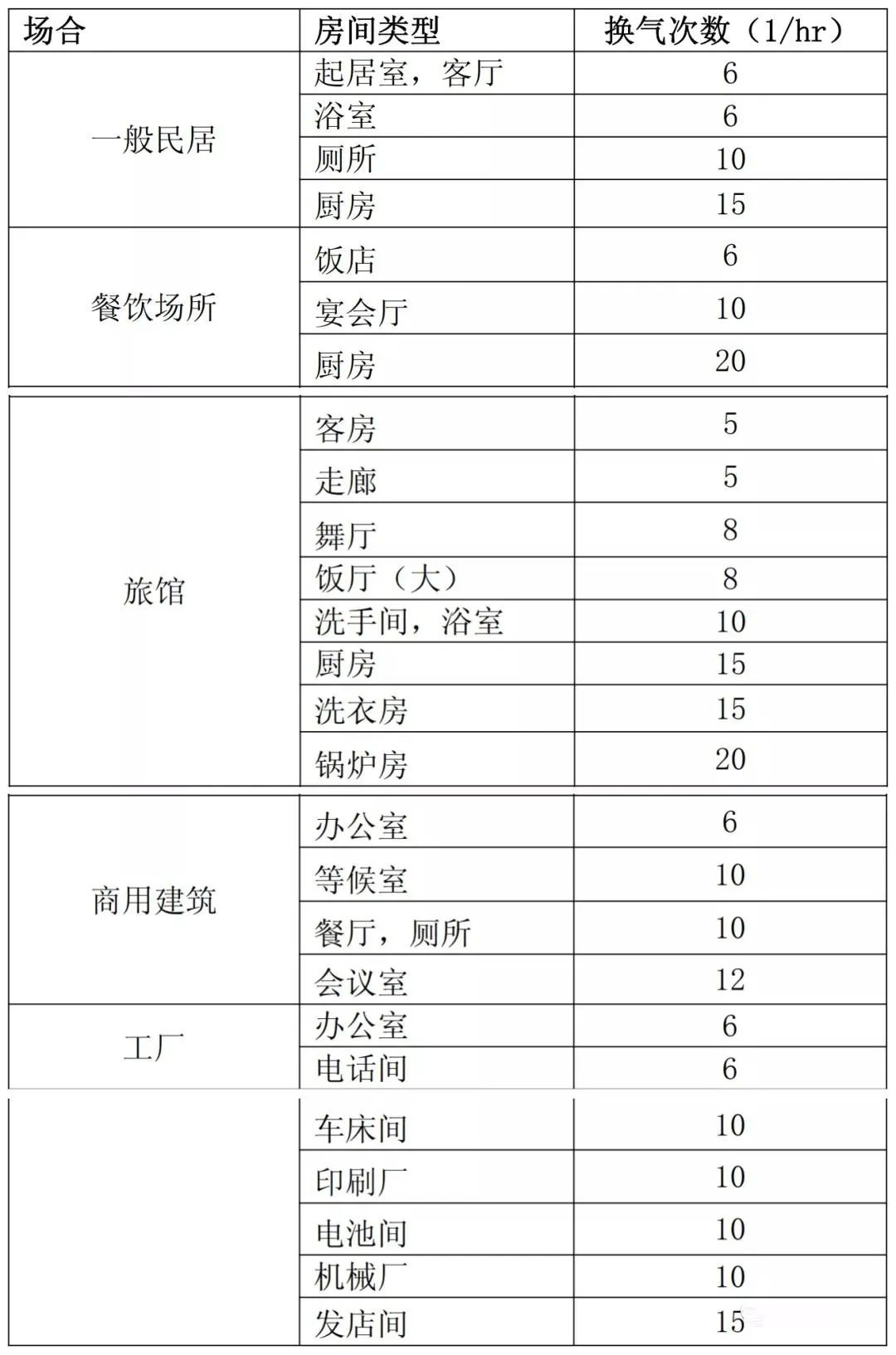

換氣次數的推薦值
